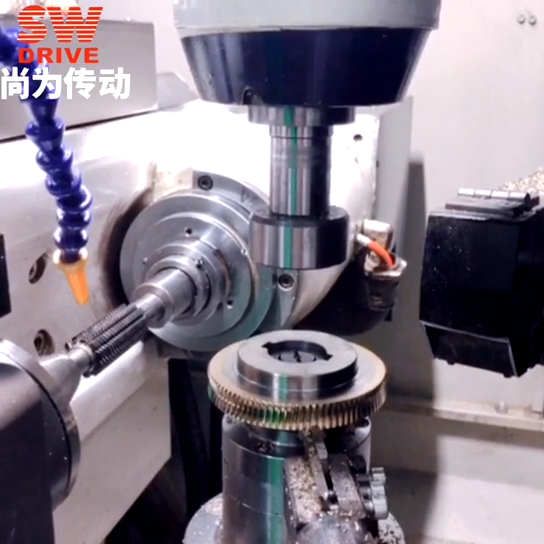

蝸輪滾刀加工蝸輪，模擬著蝸桿與蝸輪的嚙合過程，因此蝸輪滾刀基本蝸桿的類型、主要尺寸等都要與原來的蝸桿同:蝸桿是阿基米德的，蝸輪滾刀基本蝸桿也必須是阿基米德；蝸桿是以軸向模數表示的，則蝸輪滾刀也必須以同樣的軸向模數來表示；滾刀的齒形角、螺紋升角、螺旋方向、頭數、齒距、分度圓柱直徑等也都與原蝸桿相等。

    蝸輪滾刀是采用蝸桿與蝸輪嚙合原理工作的，所以蝸輪滾刀產形蝸桿的參數均應與工作蝸桿相同。加工時蝸輪滾刀與蝸輪的軸交角、中心距也應與蝸桿副工作狀態相同。

    由于蝸輪滾刀的直徑受蝸桿的限制，當蝸桿直徑較大時，滾刀的直徑也較大，此時滾刀可以制成孔式的；假如蝸桿直徑較小，則滾刀的直徑也較小，為了保持滾刀的強度和刀桿的剛度，此時滾刀只能制成帶柄的。
